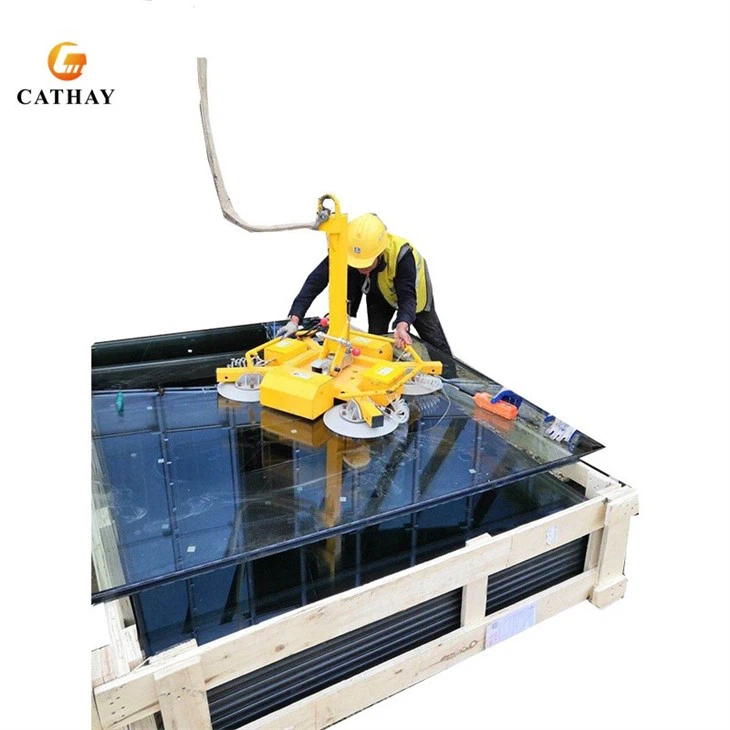

Nastavljiv dvigalo plošče
Modularna zasnova nastavljivega dvigala CathayLift omogoča brezplačno kombinacijo različnih struktur in sesalnih skodelic, ki skrbijo za različne zahteve projekta. Opremljen z digitalnim merilnikom tlaka, akumulatorjem in zaznavanjem tlaka v realnem času zagotavlja varno delovanje, kar zmanjšuje tveganja med instalacijami na visoki višini. Nasta Vključitev uvožene vakuumske črpalke in ventila brez olja zagotavlja hitro delovanje, brez napora, medtem ko nastavljivi položaji skodelice sesanja in zmogljivost ročnega zapiranja povečujejo nadzor uporabnikov.
|
Model |
XC-S400 |
XC-S600 |
XC-S800 |
XC-S1000 |
XC-S1200 |
|
|
Dvižna zmogljivost |
kg |
400 |
600 |
800 |
1000 |
1200 |
|
Skodelica Qty |
/ |
4 |
6 |
8 |
10 |
12 |
|
Premer enojne skodelice |
mm |
300 |
||||
|
Kapaciteta enojne skodelice |
kg |
100 |
||||
|
Vrtenje |
/ |
360 -stopinjski ročni zavrti |
||||
|
Nagib |
90 -stopinjski priročnik |
|||||
|
Napetost |
V |
DC 12 |
||||
|
Polnilnik |
AC 220\/110 po meri |
|||||
|
Teža |
kg |
70 |
90 |
100 |
120 |
120 |
|
Velikost okvirja sesalca |
mm |
850*750*300 |
1800*900*300 |
1760*1460*300 |
1900*1600*300 |
1900*1600*300 |
|
Dolžina podaljška |
mm |
500 |
||||
|
Kontrolni sistem |
/ |
Integrirana krmilna omara in žični daljinski upravljalnik |
||||
|
Celotna velikost |
mm |
1230*910*390 mm, pakiran z leseno škatlo |
||||
|
Bruto teža |
kg |
97 |
110 |
123 |
150 |
163 |
Podrobnosti o izdelku:
Metoda uporabe:
- Pripravljanje napajanja in vakuuma
- Aktivirajte stikalo za vklop krmilnega polja, da zaženete vakuumsko črpalko. Sistem najprej evakuira zrak od akumulatorja, da ustvari zadostno sesanje. Če tlak presega 50, se bo aktiviral slišni in vizualni alarm, dokler ne dosežejo optimalne ravni vakuuma. Ko je dosežen prednastavljeni tlak (CM01), se črpalka samodejno izklopi, da ohrani energijo.
- Postavitev sesalnih skodelic
- Manevrirajte dvigalo s pomočjo dvigalnih kontrol, dokler sesalne ploščice ne poravnajo s stekleno površino. Preden nadaljujete, zagotovite popoln stik med blazinicami in steklom, da vzdržujete varno tesnilo.
- Aktiviranje vakuumskega oprijema
- Vključite ročni drsni ventil na krmilni ročaj, da sesalne skodelice povežete z vakuumskim sistemom. Dvigal bo takoj pritrdil kozarec, merilnik tlaka pa bo prikazal ravni sesanja v realnem času. Odčitavanje -0.
- Vrtenje stekla (90 stopinj Flip)
- Odstranite varnostni zaklepni zatič in nanesite silo na sesalni okvir, da zasukate steklo. Mehanizem se samodejno zaklene, ko je dosežen nagib 90 stopinj, kar omogoča varno navpično pozicioniranje za namestitev.
- Prevoz kozarca
- Z električnim dvigalom dvignite in premaknite steklo na želeno lokacijo. Uravnotežena zasnova dvigala zagotavlja gladko, nadzorovano ravnanje tudi na povišanih višinah.
- Sproščanje kozarca
- Odstranite drsni ventil, da odrežete vakuumski tlak, kar omogoča, da zrak v okolju ponovno vstopi v sesalne skodelice. To razbije tesnilo in nežno odtrga kozarec z dvigala brez nenadnih premikov.
- Ponastavitev za naslednjo operacijo
- Vrnite dvigalo v začetni položaj in ponovite korake 2-6 za dodatne plošče. Hitro okrevanje vakuuma sistema zagotavlja učinkovit, neprekinjen potek dela.
Pravi red:
