Visoko dvig škarja

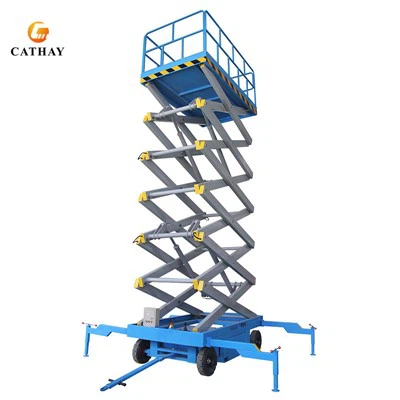

CATHAYLIFT's High Rise Scissor Lift features a convenient four-wheel mobility system, allowing for smooth and flexible movement across job sites. Additionally, CATHAYLIFT offers multiple power options, including electric, diesel, and hybrid models, ensuring adaptability to different working environments. Optional auxiliary moving devices further enhance maneuverability, making it easy to position the lift in tight or Zahtevni presledki .
|
Model |
Velikost tabele (mm) |
Nalaganje zmogljivosti |
Višina ploščadi (m) |
Delovna višina (m) |
Izvlečna višina (m) |
Napetost (v) |
|
CL0506 |
2100*830 |
500 |
6 |
8 |
1.2 |
1 ali 3 faza |
|
CL0507 |
2100*830 |
7 |
9 |
1.28 |
||
|
CL0508 |
2100*930 |
8 |
10 |
1.38 |
||
|
CL0509 |
2100*930 |
9 |
11 |
1.5 |
||
|
CL0510 |
2100*1230 |
10 |
12 |
1.53 |
||
|
CL0511 |
2100*1230 |
300 |
11 |
13 |
1.65 |
|
|
CL0512 |
2550*1530 |
500 |
12 |
14 |
1.75 |
|
|
CL0514 |
2812*1530 |
14 |
16 |
1.81 |
||
|
CL0316 |
2812*1600 |
300 |
16 |
18 |
2.08 |
|
|
CL0318 |
3070*1600 |
18 |
20 |
2.08 |
||
|
CL1004 |
2100*1200 |
1000 |
4 |
6 |
1.18 |
3 faza |
|
CL1006 |
2100*1200 |
6 |
8 |
1.3 |
||
|
CL1008 |
2100*1200 |
8 |
10 |
1.42 |
||
|
CL1010 |
2100*1200 |
10 |
12 |
1.53 |
||
|
CL1012 |
2550*1530 |
12 |
14 |
1.75 |
||
|
CL1014 |
2812*1530 |
14 |
16 |
1.81 |
||
|
CL1506 |
2100*1530 |
1500 |
6 |
8 |
1.53 |
|
|
CL1508 |
2100*1530 |
8 |
10 |
1.69 |
||
|
CL1510 |
2100*1530 |
10 |
12 |
1.85 |
||
|
CL1512 |
2550*1530 |
12 |
14 |
1.85 |
||
|
CL1514 |
2816*1600 |
14 |
16 |
1.96 |
||
|
CL2006 |
2100*1530 |
2000 |
6 |
8 |
1.53 |
|
|
CL2008 |
2100*1530 |
8 |
10 |
1.69 |
||
|
CL2010 |
2100*1530 |
10 |
12 |
1.85 |
||
|
CL2012 |
2550*1600 |
12 |
14 |
1.954 |
||
|
CL2014 |
2816*1600 |
14 |
16 |
2.23 |
Podrobnosti o izdelku:
1. Ključne komponente, vključene v mehanizem dviganja
- Hidravlična črpalka- Ustvari hidravlični tlak za vožnjo dvižnega gibanja .
- Hidravlični valj- deluje kot glavni mehanizem dvigala, ki sega za dvig platforme .
- Elektro-hidravlični krmilni sistem- VključujeElektromagnetni vzvratni ventili, plin za plin, hidravlični nadzorni enosmerni ventili in ravnotežje za izravnavoza uravnavanje pretoka olja .
- Hidravlični rezervoar za olje in filtri-Zagotavlja čist kroženje olja brez odpadkov za gladko delovanje .
- Ventil za pomoč pri tlaku- vzdržuje sistemski tlak v varnih mejah .
- Merilnik tlaka-spremlja hidravlični tlak v realnem času za optimalno delovanje .
- Električna nadzorna plošča in ročaj- Omogoča operaterjem, da nadzirajo vzpon, spuščanje in zasilne ustave .
2. postopek dvigovanja po korakih
1. korak: aktiviranje moči
Električni motor (ali dizelski motor, odvisno od modela) poganjaKrčilna črpalka, pritiska na hidravlično olje .
2. korak: Nabiranje pretoka olja in tlaka
Hidravlično olje prehaja skozioljni filterza odstranitev onesnaževal pred vstopomElektromagnetni vzvratni ventil.
Olje pod pritiskom teče skoziventil za plin(Nadzor hitrosti) inHidravlični enosmerni ventil(preprečevanje povratnega toka) .
3. korak: Podaljšek in dviganje jeklenk
Olje z visokim pritiskom vstopiSpodnji konec hidravličnega valja, prisiljevanje bata navzgor .
Ko se bat razširi, se Škalci širi in dviga delovno platformo .
4. korak: Uravnavanje tlaka in varnostni nadzor
Theprelivni ventilzagotavlja, da tlak ostane v nazivnih mejah in preprečuje preobremenitev sistema .
TheRavnotežen ventilstabilizira spust in tako zagotovi nadzorovano gibanje in brez kretenj .
5. korak: Mehanizem spuščanja
Pri spuščanju,Elektromagnetni vzvratni ventilstikala, ki omogočajo olje z zgornjega konca valja, da se vrne v rezervoar .
Theventil za plinPrilagodi hitrost spuščanja za gladko delovanje .
